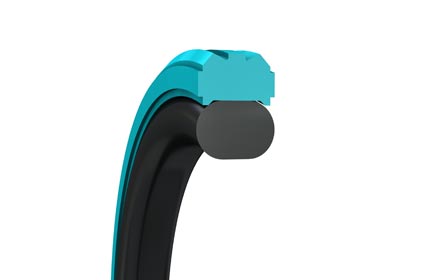

Uszczelnienie Zurcon® Wynseal to uszczelnienie dwustronnego działania, składające się z poliuretanowego pierścienia uzczelniającego oraz O-ringa, jako elementu zapewniającego zacisk wstępny.
Jego cechą szczególną jest specjalnie zaprojektowany profil kraawędzi uszczelniających. Dwie zewnętrzne krawędzie uszczelniające pełnią funkcję uszczelnień zewnętrznych w stosunku do mogącego się pojawić zarówno z jednej, jak i z drugiej strony ciśnienia nad uszczelnieniem oraz możliwości przedmuchu.
Umieszczona centralnie wypukłość zwiększa skuteczność uszczelnienia, działając jednocześnie jako pierścień podporowy. W celu zapewnienia szybkiej aktywacji O-ringa przez ciśnienie, na obu bocnych powierzchniach uszczelnienia umieszczono rowki. Dzięki nim zapewniono bezpośrednie obciążenie uszczelnienia ciśnieniem niezależnie od warunków eksploatacyjnych.
Zalety:
- wysoka szczelność statycznai dynamiczna,
- wysoka odporność na zużycie ścierne,
- prosta konstrukcja rowka,
- możliwość zabudowy w rowkach odpowieadających ISO 7425.
Przykłady zastosowań:
- obrabiarki,
- wózki widłowe i urządzenia obsługowe,
- rolnictwo,
-
urządzenia hydrauliki przemysłowek pracujące pod niewielkim i średnim obciążeniem.
DANE TECHNICZNE:
CIŚNIENIE ROBOCZE: do 25 MPa (Z20N)
do 40 MPa (Z05N/WUAGN)
PRĘDKOŚĆ: do 0,5 m/s
TEMPERATURA: -30°C do +80°C
MEDIA: ciecze hydrauliczne na bazie oleju mineralnego
