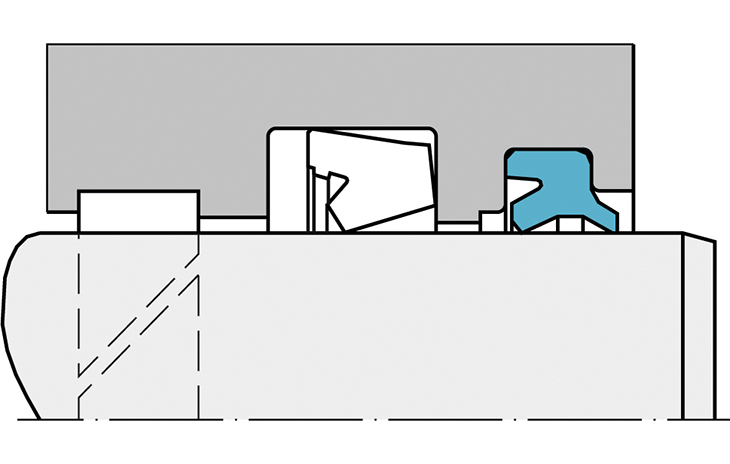

Rys. techniczny

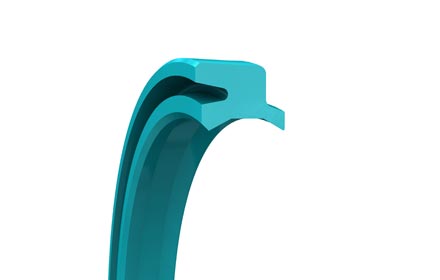

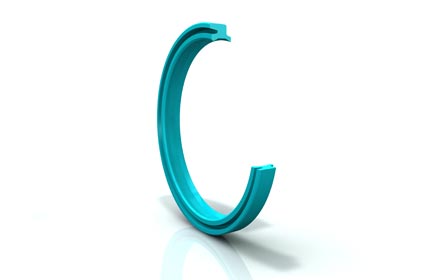

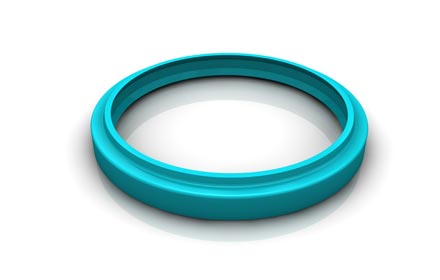

DA 22 są to pierścienie zgarniające dwustronnego działania, wykonane z poliuretanu, do zabudowy
w zamkniętych rowkach. W porównaniu ze zwykłymi elastomerowymi pierścieniami zgarniającymi są one znacznie doskonalsze pod względem geometrii profilu i materiału wykonania.
Warga zgarniająca skierowana na zewnątrz jest skonstruowana w taki sposób, że dokładnie usuwa zanieczyszczenia, ale zostawia na powierzchni tłoczyska resztkową warstewkę filmu olejowego, niezbędną do prawidłowego działania systemu.
Nacisk w kierunku promieniowym jest wystarczający do usunięcia obcych cząstek, kurzu i wody. Konstrukcja wargi zgarniającej skierowanej do wewnątrz umożliwia pełnienie przez nią funkcji uszczelniającej nawet przy niskim ciśnieniu. Szczelność statyczną uzyskuje się przez zacisk pierścienia
w rowku.
Zalety:
- dobra skuteczność zgarniania,
- odporność na zużywanie ścierne,
- długotrwały okres użytkowania,
- zdolność do pozostawiania warstewki filmu olejowego,
- element standardowy, do zabudowy w znormalizowanych rowkach.
Zastosowanie:
Ze względu na ich znakomite własności zgarniające zaleca się stosowanie pierścieni DA22 wszędzie tam, gdzie mamy do czynienia z kurzem i wilgocią, szczególnie w następujących zastosowaniach:
- cylindry standardowe wg ISO,
- hydrauliczne cylindry przemysłowe,
-
maszyny rolnicze.
Ciśnienie: strona zgarniająca: ciśnienie atmosferyczne
strona uszczelniająca: Ciśnienia do 2 MPa (20 bar), przy wyższych ciśnieniach należy wykonać otwór odciążający.
Prędkość: do 1 m/s
Temperatura: -35ºC do +100ºC
Media: oleje mineralne i smary
Typ rowka: zamknięty
MATERIAŁY:
Zastosowanie standardowe: Poliuretan Zurcon®: 92 Shore A
Kod materiału: Z201
Kolor: turkusowy

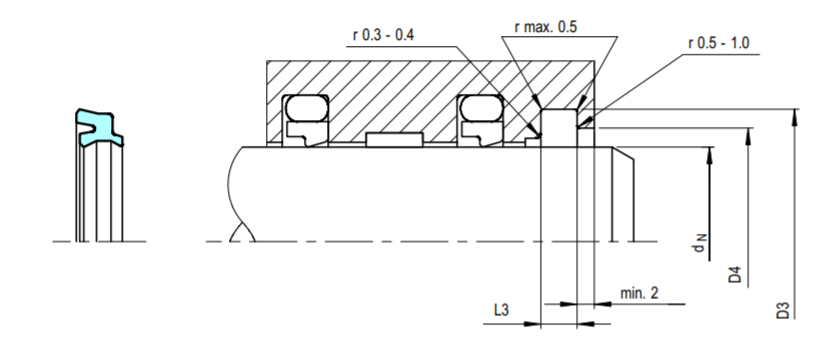

WSKAZÓWKI MONTAŻOWE:
